Асфальтобетонный завод: устройство, принцип работы и выбор АБЗ

Асфальтобетонный завод, или АБЗ, — это комплекс оборудования для приготовления асфальтобетонных смесей из щебня, песка, минерального порошка, битума и других компонентов. От точности дозирования, качества нагрева и перемешивания материалов зависит стабильность характеристик готовой смеси.

Современный АБЗ представляет собой не одну машину, а взаимосвязанную технологическую систему. В неё входят оборудование для подачи и подготовки минеральных материалов, сушильный агрегат, системы дозирования, битумное хозяйство, смесительное оборудование, пылеулавливание, накопление готовой смеси и автоматизированное управление.

При выборе завода поэтому недостаточно ориентироваться только на заявленную производительность в тоннах в час. Необходимо учитывать состав выпускаемых смесей, свойства сырья, организацию хранения материалов, климатические условия, логистику и режим работы предприятия.

Для чего нужен асфальтобетонный завод

Основная задача АБЗ — получить однородную асфальтобетонную смесь с заданным соотношением компонентов и требуемой температурой.

Исходные минеральные материалы сами по себе ещё не являются асфальтобетоном. До выпуска готовой смеси они проходят последовательную подготовку: дозирование, сушку, нагрев, сортировку или распределение по технологической схеме, после чего смешиваются с битумом и минеральным порошком.

На одном предприятии могут выпускаться разные рецептуры смеси. Для этого система управления изменяет дозировку компонентов в соответствии с выбранным рецептом.

АБЗ используются при строительстве и ремонте автомобильных дорог, аэродромов, городских улиц, промышленных площадок и других объектов, где требуется асфальтобетонное покрытие.

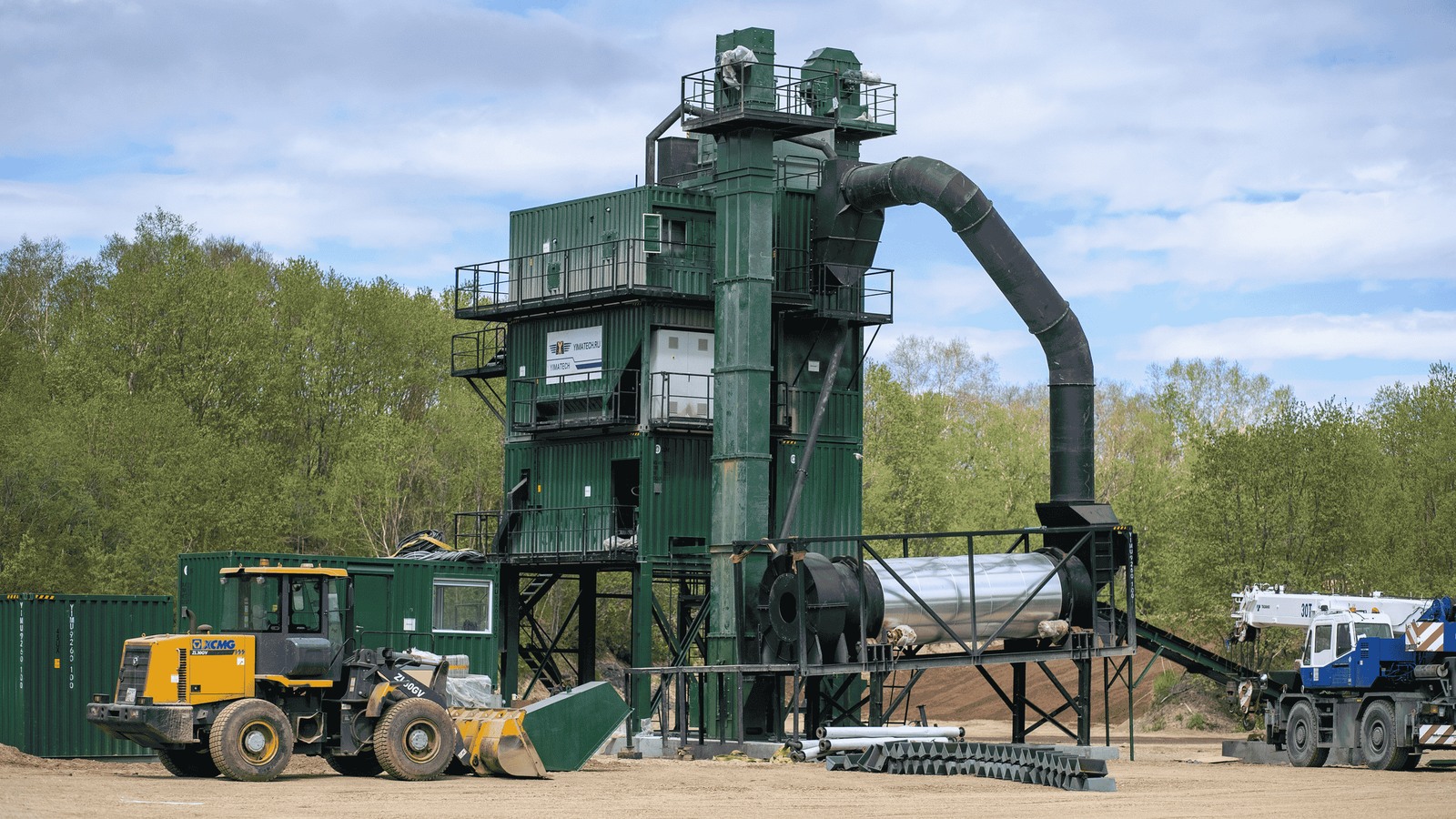

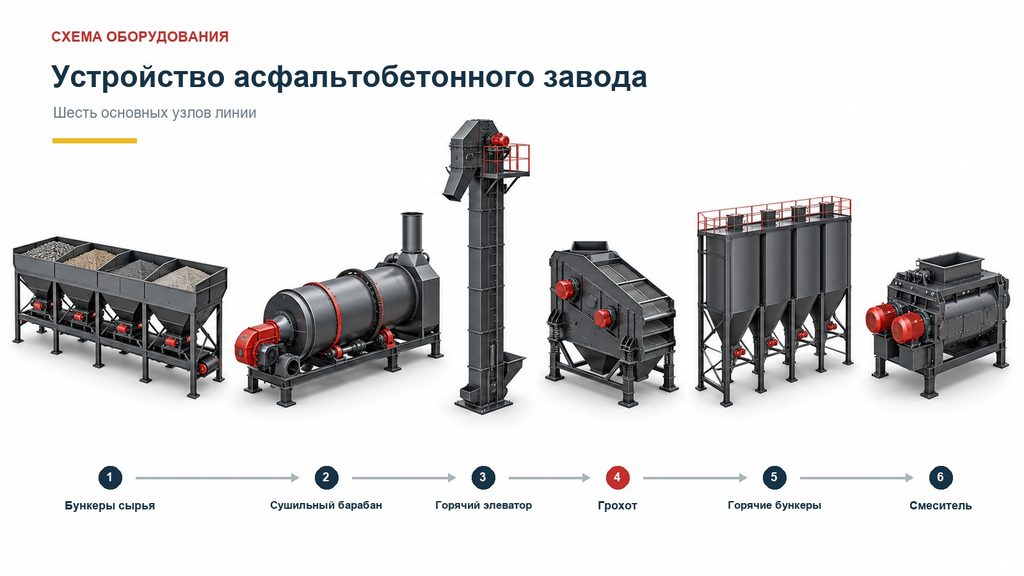

Из чего состоит АБЗ

Конструкция завода зависит от типа оборудования и технологической схемы. Для классического асфальтосмесительного производства основными являются следующие участки.

Узел	Назначение
Бункеры холодных материалов	Приём и раздельное хранение песка и щебня разных фракций
Питатели и дозаторы	Регулирование подачи материалов в технологическую линию
Конвейер	Перемещение минеральных материалов между участками
Сушильный барабан	Сушка и нагрев щебня и песка
Горелка	Создание необходимого теплового режима
Пылеулавливающая система	Удаление и улавливание пыли из газового потока
Элеватор	Подъём нагретых минеральных материалов
Грохот	Разделение горячего материала по фракциям в заводах периодического действия
Горячие бункеры	Временное хранение нагретых фракций
Весовые дозаторы	Отмеривание компонентов смеси
Смеситель	Перемешивание минеральных материалов с битумом
Битумное хозяйство	Хранение, нагрев и подача битума
Силос готовой смеси	Накопление приготовленного асфальтобетона
АСУ	Контроль технологического процесса и управление оборудованием

Отдельные узлы могут отличаться в зависимости от конструкции завода. Особенно заметна разница между установками периодического и непрерывного действия.

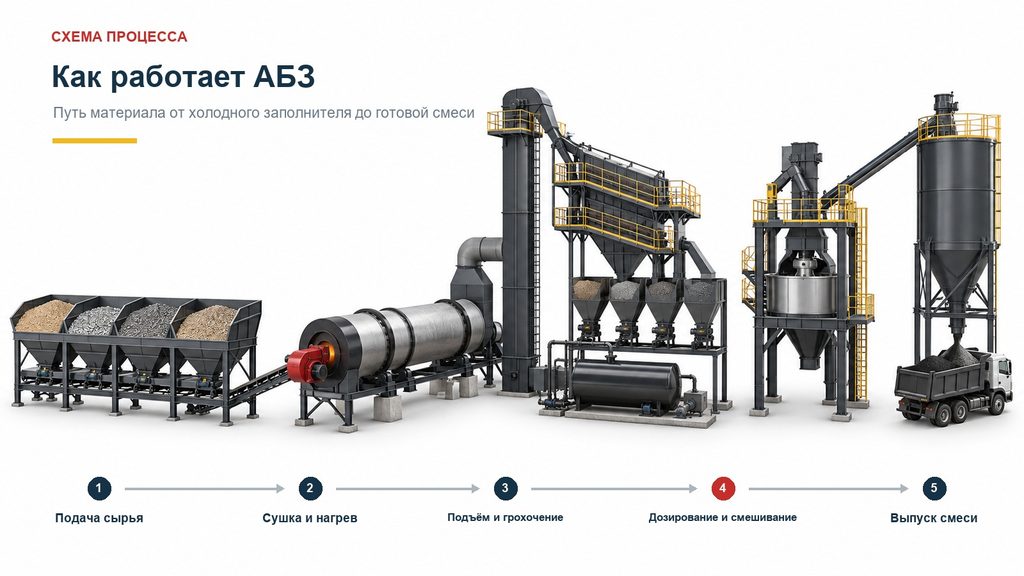

Как работает асфальтобетонный завод

Производственный цикл начинается на участке холодных материалов. Щебень и песок разных фракций загружаются в отдельные бункеры. Питатели подают заданное количество материала на транспортное оборудование и далее в сушильный барабан.

Подача и предварительное дозирование

Количество каждого минерального компонента регулируется ещё на холодном участке. Это позволяет обеспечить равномерную загрузку сушильного агрегата и поддерживать требуемую производительность.

Стабильность подачи особенно важна при непрерывной работе завода: резкие изменения потока материала отражаются на последующих стадиях производства.

Сушка и нагрев

В сушильном барабане из минерального материала удаляется влага и он нагревается до температуры, необходимой для приготовления смеси.

Для нагрева используется горелочное оборудование. Его работа должна быть согласована с загрузкой барабана, влажностью сырья и требуемым температурным режимом.

Чем выше исходная влажность щебня и песка, тем больше тепловой энергии требуется на удаление воды. Поэтому фактическая производительность АБЗ зависит не только от паспортной мощности оборудования, но и от состояния сырья.

Подъём и сортировка горячего материала

В АБЗ периодического действия нагретый материал обычно поступает по горячему элеватору к грохоту. Здесь он разделяется по фракциям и направляется в соответствующие горячие бункеры.

После этого система дозирования отмеряет количество каждой фракции согласно рецептуре.

Такой принцип позволяет достаточно гибко менять состав выпускаемой смеси и контролировать соотношение компонентов каждой партии.

Смешивание компонентов

Отдозированные минеральные материалы поступают в смеситель. Туда же подаются необходимое количество битума и, если предусмотрено рецептурой, минеральный порошок и другие компоненты.

Задача смесителя — равномерно распределить вяжущее по поверхности минеральных зерен.

В установках периодического действия смесь готовится отдельными замесами. После завершения цикла готовый материал выгружается, и начинается приготовление следующей партии.

На качество смеси влияют точность дозирования, температура компонентов, продолжительность перемешивания и техническое состояние рабочих органов смесителя.

Что происходит с готовой смесью

После приготовления асфальтобетон может сразу выгружаться в транспорт или временно направляться в накопительный силос.

Силос позволяет разделить непосредственно процесс производства и загрузку автомобилей. Завод может продолжать работу, даже если транспорт ещё не подошёл к точке отгрузки.

Однако асфальтобетон нельзя рассматривать как материал для длительного складирования. При организации производства необходимо учитывать время транспортировки от АБЗ до дорожного объекта и изменение температуры смеси в пути.

Именно поэтому место размещения асфальтобетонного завода является частью общей экономики дорожного проекта.

АБЗ периодического и непрерывного действия

По принципу приготовления смеси заводы можно разделить на две основные группы.

АБЗ периодического действия готовят асфальтобетон отдельными замесами. После нагрева минеральные материалы разделяются по фракциям, дозируются согласно рецептуре и поступают в смеситель. Такой подход удобен, когда предприятию необходимо регулярно менять состав выпускаемой смеси.

АБЗ непрерывного действия организуют технологический процесс без разделения производства на отдельные замесы. Материал непрерывно проходит через линию, дозируется и смешивается. Такая схема рассчитана прежде всего на стабильный поток производства.

Нельзя выбирать тип завода только по принципу «какой производительнее». Важнее определить будущий ассортимент смеси, продолжительность серий одного рецепта, требуемую производительность и условия конкретного проекта.

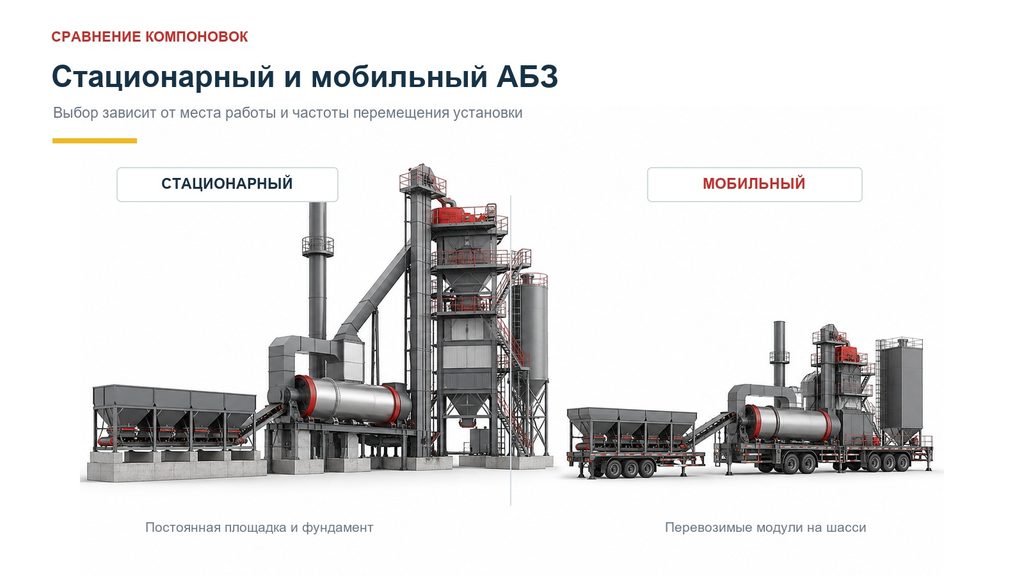

Стационарный или мобильный АБЗ

Другой важный критерий — возможность перемещения предприятия.

Стационарный завод рассчитан на длительную работу на одной производственной площадке. При его размещении можно создать развитое складское хозяйство, разместить большие запасы инертных материалов и битума, организовать накопление готовой смеси и постоянную транспортную инфраструктуру.

Мобильный АБЗ целесообразен для проектов, где предприятие через определённое время потребуется перенести ближе к следующему участку дорожных работ. Особое значение в этом случае приобретают конструкция модулей, скорость демонтажа, размеры транспортируемых элементов и последующая сборка.

«Рустех» отдельно выполняет перевозку заводов и производственного оборудования, поэтому при планировании мобильной схемы имеет смысл учитывать будущую транспортировку ещё при выборе оборудования.

Как выбрать производительность АБЗ

Производительность завода обычно указывается в тоннах готовой смеси в час. Но выбор по принципу «чем больше, тем лучше» приводит к неоправданному увеличению стоимости оборудования и инфраструктуры.

Начинать расчёт лучше с реальной потребности дорожного производства.

Допустим, объекту требуется определённый объём смеси за рабочую смену. Необходимо учитывать длительность смены, возможные технологические остановки, переход между рецептами, загрузку автомобилей и расстояние до места укладки.

Кроме проектного объёма производства важны свойства сырья. Повышенная влажность минерального материала увеличивает нагрузку на сушильный барабан и горелку, поэтому фактическая производительность в конкретных условиях может отличаться от номинальной.

У «Рустех» есть реализованные проекты разного масштаба: например, АБЗ в Усть-Куте имеет производительность 60 т/ч, а завод в Новой Чаре — 120 т/ч. Это хорошо показывает, почему производительность выбирается под конкретную задачу, а не как универсальный параметр.

Что учитывать при выборе АБЗ

Перед подбором оборудования желательно сформировать исходные параметры проекта:

• необходимую производительность в т/ч и объём выпуска за смену;
• виды и количество рецептур асфальтобетонной смеси;
• влажность и фракционный состав инертных материалов;
• необходимую конфигурацию битумного хозяйства;
• тип используемого топлива;
• режим и сезонность работы;
• климатические условия;
• размеры производственной площадки;
• предполагаемый срок эксплуатации на одном месте;
• расстояние от завода до объектов укладки;
• требования к накоплению готовой смеси;
• планы по дальнейшей модернизации предприятия.

После этого уже можно сравнивать конкретные комплектации и определять, какие узлы действительно необходимы.

Битумное хозяйство АБЗ

Битум является одним из ключевых компонентов асфальтобетонной смеси, поэтому система его хранения и подачи непосредственно влияет на работу всего предприятия.

Битумное хозяйство решает несколько задач: принимает материал, обеспечивает его хранение, поддерживает рабочую температуру и подаёт необходимое количество в технологическую линию.

Объём резервуаров необходимо согласовывать с производительностью АБЗ и графиком поставок битума. Слишком небольшой запас повышает зависимость предприятия от транспортной логистики, а избыточная инфраструктура увеличивает первоначальные затраты.

При проектировании учитывают также теплоизоляцию ёмкостей, способ нагрева, насосное оборудование и трубопроводы.

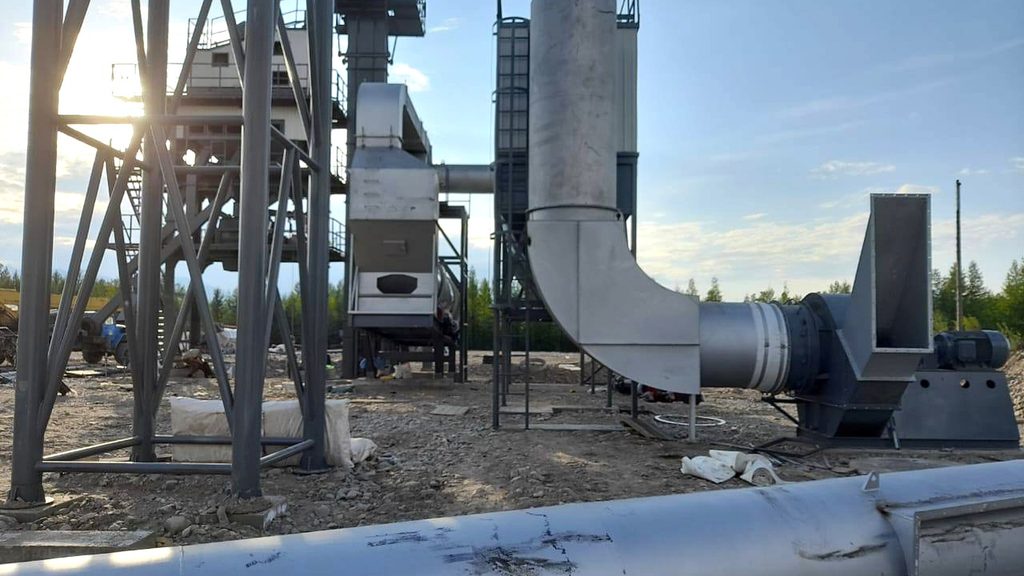

Роль горелки и сушильного барабана

Сушильный агрегат относится к наиболее энергоёмким участкам АБЗ. Здесь происходит нагрев большого объёма минерального материала и испарение содержащейся в нём влаги.

Работа горелки должна обеспечивать требуемую тепловую мощность и стабильный режим горения.

Важно учитывать не только номинальные характеристики горелки, но и используемое топливо, условия эксплуатации, диапазон регулирования и совместимость с сушильным агрегатом.

Неправильная настройка теплового режима может приводить как к недостаточному прогреву сырья, так и к лишнему расходу топлива.

Система пылеулавливания

При сушке и перемещении минерального материала образуется значительное количество мелкодисперсной пыли. Поэтому промышленный АБЗ оснащается системой очистки газов.

Она позволяет отделять минеральную пыль от воздушного потока перед выбросом очищенного воздуха.

Работа аспирации тесно связана с сушильным агрегатом: изменение разрежения и воздушного потока влияет на процесс горения и движение материала внутри барабана.

Поэтому фильтр — не изолированный дополнительный элемент, а часть общей технологической системы предприятия.

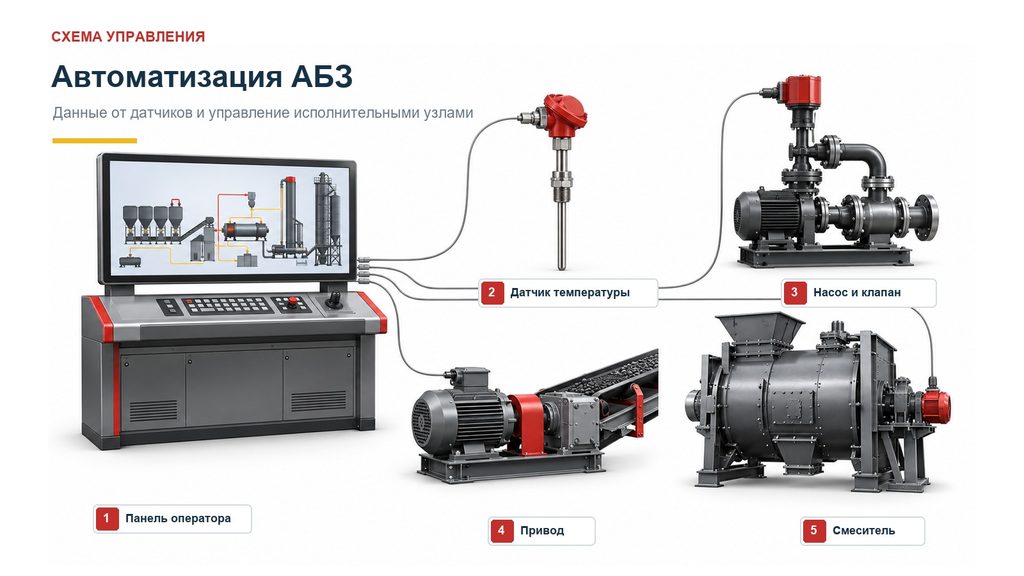

Автоматизация асфальтобетонного завода

Современный АБЗ управляется из операторской. Автоматизированная система контролирует последовательность технологических операций и помогает поддерживать установленную рецептуру.

Оператор получает данные о работе основных механизмов, температуре, дозировке компонентов, состоянии приводов и других параметрах.

Автоматизация особенно важна при выпуске нескольких типов смесей: рецептуры можно хранить в системе и использовать при производстве очередной партии.

При этом автоматизация не отменяет необходимость технического контроля. Датчики, весовое оборудование и исполнительные механизмы должны регулярно проверяться, поскольку ошибка измерения отражается на составе готового продукта.

Тема автоматизации достаточно самостоятельная, поэтому её лучше подробно раскрыть в отдельной запланированной статье «Автоматизация АБЗ», а здесь не расширять раздел до конкуренции по этому запросу.

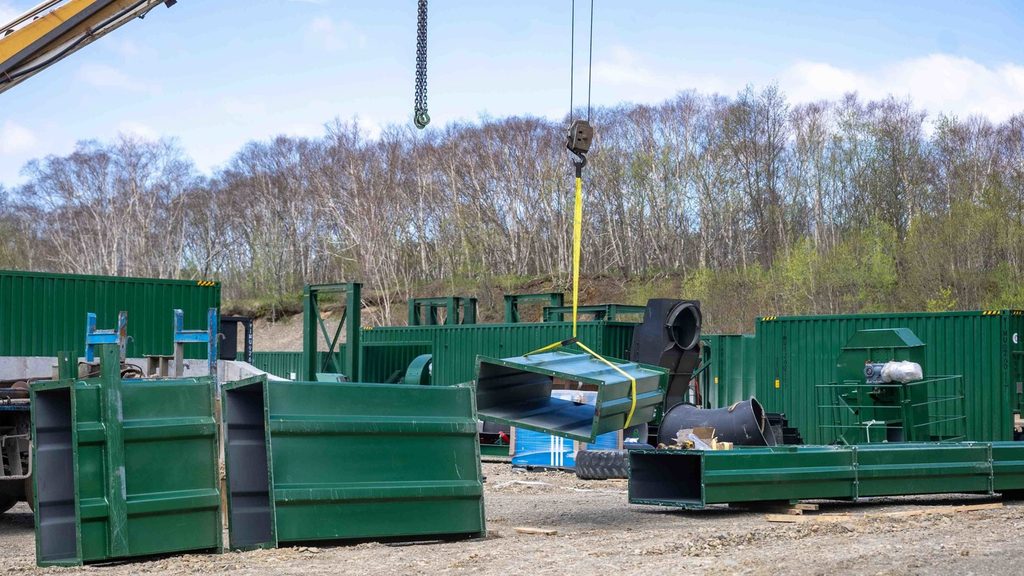

Монтаж и пусконаладка АБЗ

Даже правильно подобранный завод должен быть грамотно собран и настроен на площадке.

Монтаж включает установку основных агрегатов, их соединение, электротехнические и инженерные работы. После сборки проверяются отдельные механизмы, автоматика и общая работоспособность технологической системы.

На этапе пусконаладки оборудование выводится на рабочие режимы и проверяется взаимодействие всех участков.

«Рустех» выполняет монтаж и пусконаладку АБЗ. На странице услуги в состав работ также включены доставка и разгрузка, сборка основных узлов, электротехнические и инженерные работы, настройка автоматики, испытания и обучение персонала.

У компании есть и практические примеры таких проектов. Асфальтобетонный завод производительностью 60 т/ч в Усть-Куте был реализован за три недели, а проект АБЗ производительностью 120 т/ч в Новой Чаре — за один месяц. АБЗ 60 т/ч в Усть-Куте АБЗ 120 т/ч в Новой Чаре

Обслуживание и запасные части

Работа асфальтобетонного завода связана с высокой температурой, воздействием абразивных материалов и постоянной нагрузкой на механические узлы. Поэтому эксплуатация требует планового контроля состояния оборудования.

Особого внимания требуют рабочие элементы смесителя, элеваторы, грохоты, приводы, подшипниковые узлы, дозирующее оборудование, насосы, датчики и горелочная система.

Замена изнашиваемых элементов по плану обычно обходится предприятию дешевле, чем устранение последствий незапланированной остановки в разгар дорожного сезона.

Для действующих предприятий «Рустех» осуществляет поставку комплектующих и запчастей для АБЗ. Компания указывает среди поставляемых категорий узлы и агрегаты для асфальтобетонных заводов, а также складское наличие востребованных позиций.

Почему АБЗ нужно рассматривать как единую систему

Производительность завода невозможно определить только по мощности смесителя или сушильного барабана.

Если холодные бункеры не обеспечивают равномерную подачу, сушильный агрегат перегружен влажным материалом или готовая смесь не успевает отгружаться, общая производительность снижается независимо от возможностей основного оборудования.

То же относится к битумному хозяйству, системе пылеулавливания, элеваторам, накопительным силосам и автоматике.

Поэтому при создании или модернизации предприятия сначала формируют общую технологическую задачу и только после этого определяют параметры отдельных агрегатов. Для нового предприятия эту работу желательно выполнять ещё на стадии проектирования.

Что важно определить до заказа АБЗ

Для предварительного подбора завода достаточно ответить на несколько практических вопросов: какой объём смеси требуется выпускать за смену, какие рецептуры будут использоваться, какое сырьё доступно, где будет расположен завод и насколько долго он должен работать на этой площадке.

После этого можно определять производительность, тип установки, конфигурацию холодных бункеров, сушильного оборудования, битумного хозяйства, накопительных силосов и системы автоматизации.

Такой порядок снижает риск ситуации, когда отдельные агрегаты подобраны правильно, но весь завод не соответствует фактической организации производства.

---

FAQ

Что означает АБЗ?

АБЗ — сокращение от «асфальтобетонный завод». Это технологический комплекс для приготовления асфальтобетонных смесей из минеральных материалов, битума и других компонентов.

Из каких основных узлов состоит АБЗ?

Типовой завод включает холодные бункеры, дозирующее оборудование, сушильный барабан с горелкой, систему пылеулавливания, транспортное оборудование, смесительную установку, битумное хозяйство и систему автоматического управления. Состав зависит от типа АБЗ.

В чём разница между стационарным и мобильным АБЗ?

Стационарный завод рассчитан прежде всего на длительную эксплуатацию на одной площадке. Мобильная конструкция предусматривает возможность демонтажа, транспортировки и повторной сборки предприятия на другом объекте.

Как выбирают производительность асфальтобетонного завода?

Расчёт выполняют по требуемому объёму смеси, продолжительности смены, режиму работы, ассортименту рецептур, характеристикам сырья и логистике готового материала. Паспортную производительность нельзя рассматривать отдельно от реальных условий эксплуатации.

Зачем нужен сушильный барабан?

Он удаляет влагу из песка и щебня и нагревает минеральные материалы до температуры, необходимой для последующего приготовления асфальтобетонной смеси.

Для чего нужен силос готового асфальта?

Он служит для временного накопления приготовленной смеси и позволяет сделать работу завода менее зависимой от момента прибытия транспорта на загрузку.

Можно ли модернизировать действующий АБЗ?

Да. В зависимости от состояния предприятия можно модернизировать отдельные технологические участки, систему управления, горелочное оборудование, битумное хозяйство, накопление готовой смеси и другие узлы без полной замены завода.
