ДСК для щебня: из чего состоит дробильно-сортировочный комплекс

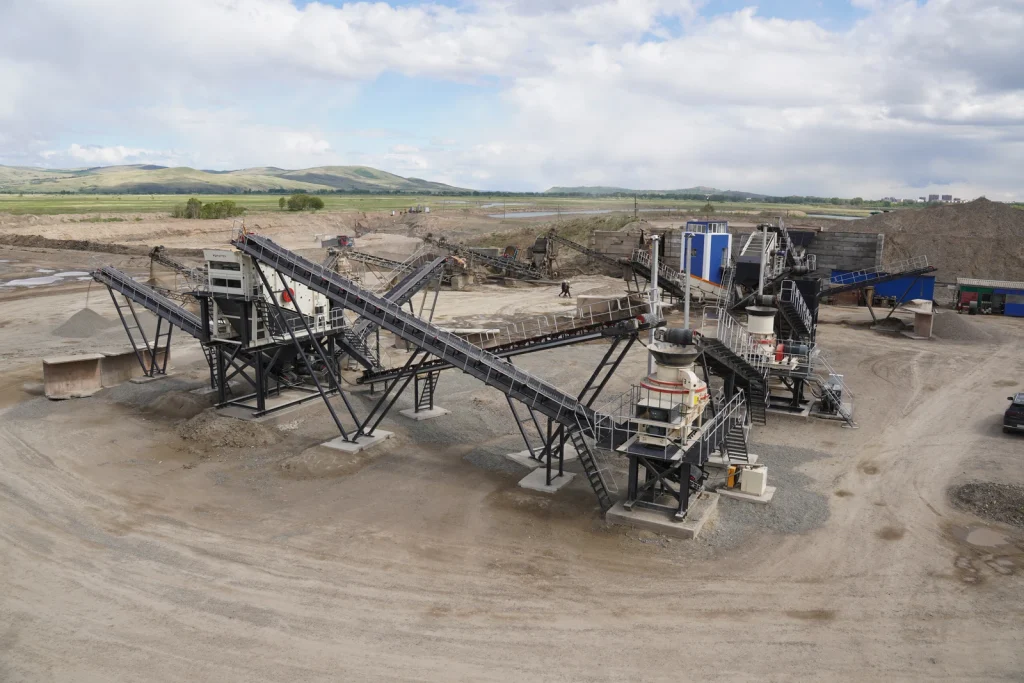

ДСК, или дробильно-сортировочный комплекс, — это технологическая линия для переработки горной породы, гравия, строительных отходов и других материалов в щебень нужных фракций. Такой комплекс объединяет несколько видов оборудования: питатели, дробилки, грохоты, конвейеры, металлоуловители, системы пылеподавления и узлы управления.

Главная задача ДСК — не просто раздробить породу, а получить стабильный товарный продукт: щебень заданной фракции, с контролируемой формой зерна и необходимой производительностью. Поэтому дробильно-сортировочный комплекс проектируется как единая технологическая система, где каждая машина выполняет свою функцию.

Для чего нужен ДСК при производстве щебня

ДСК используется на карьерах, горнодобывающих предприятиях, строительных площадках и производствах инертных материалов. В зависимости от задачи дробильно-сортировочный комплекс может перерабатывать гранит, базальт, габбро, диабаз, известняк, доломит, гравий, песчано-гравийную смесь и строительный лом.

ДСК позволяет:

• принимать исходную горную массу;
• выполнять первичное, вторичное и последующее дробление;
• разделять материал на фракции;
• возвращать крупный материал на повторное дробление;
• получать товарный щебень;
• снижать долю некондиционного материала;
• автоматизировать производственный процесс;
• повысить стабильность выпуска готовой продукции.

Если рассматривать производство щебня как технологическую цепочку, то дробилка отвечает за уменьшение размера породы, грохот — за сортировку, а конвейеры — за перемещение материала между этапами. В правильно спроектированном ДСК все эти элементы работают согласованно.

Как работает дробильно-сортировочный комплекс

Работа ДСК начинается с подачи исходного материала в приёмный бункер. Далее материал равномерно поступает на питатель, который направляет поток в дробилку. На первой стадии обычно используется щековая дробилка, так как она способна принимать крупные куски горной породы.

После первичного дробления материал поступает на грохот. Грохот разделяет поток по размеру зерна: часть материала уже может быть готовой продукцией, а более крупная фракция направляется на вторичное дробление. Для этой стадии часто используется конусная дробилка, которая позволяет получить более точную фракцию и улучшить качество щебня.

Затем материал снова проходит сортировку. Готовые фракции отправляются по конвейерам на склады, а крупный материал может возвращаться в дробилку по замкнутому циклу.

Типовая схема ДСК выглядит так:

1. Приёмный бункер.
2. Вибрационный питатель.
3. Щековая дробилка.
4. Ленточный конвейер.
5. Вибрационный грохот.
6. Конусная дробилка.
7. Возвратный конвейер.
8. Финальный грохот.
9. Конвейеры готовой продукции.
10. Складирование щебня по фракциям.

Такая схема может изменяться в зависимости от сырья, требуемой производительности, фракционного состава и условий площадки.

Основное оборудование в составе ДСК

Дробильно-сортировочный комплекс состоит из нескольких ключевых узлов. Ошибка в подборе даже одного элемента может снизить производительность всей линии. Поэтому ДСК подбирают не по отдельным машинам, а по технологической схеме.

Приёмный бункер

Приёмный бункер нужен для загрузки исходного материала в линию. В него поступает горная масса после добычи или предварительной подготовки. Бункер обеспечивает накопление материала и стабильную подачу на следующий этап.

Функции приёмного бункера:

• приём крупной горной массы;
• накопление материала перед подачей;
• снижение неравномерности загрузки;
• защита последующего оборудования от резких перепадов потока.

Объём бункера подбирается с учётом производительности ДСК, способа загрузки, типа самосвалов или погрузчиков и характеристик материала.

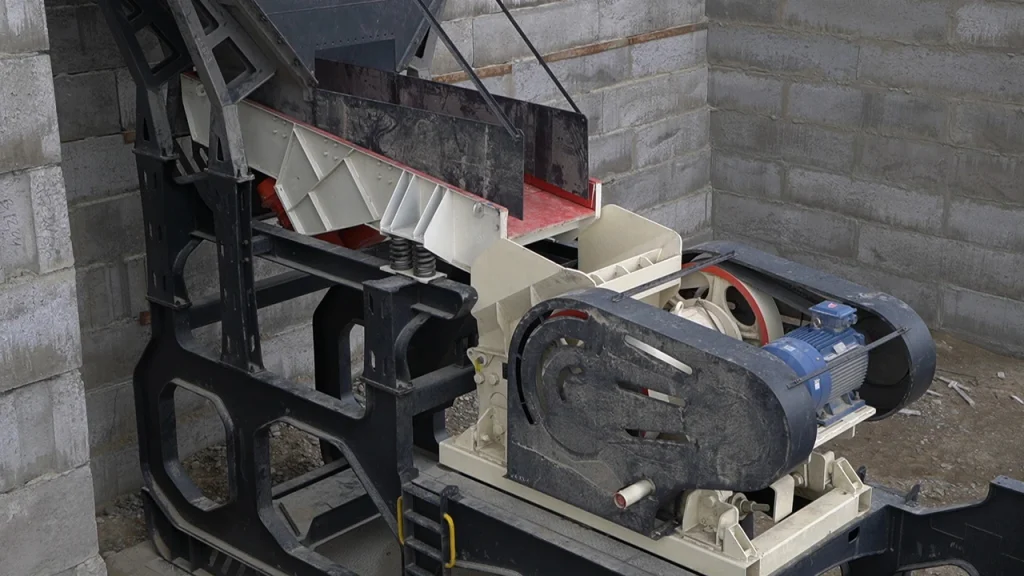

Вибрационный питатель

Питатель отвечает за равномерную подачу материала в дробилку. Это важный элемент ДСК, потому что нестабильная загрузка снижает производительность дробилки и ускоряет износ рабочих органов.

Функции питателя:

• равномерная подача сырья;
• дозирование материала;
• предварительное отделение мелочи, если используется колосниковая поверхность;
• снижение ударной нагрузки на дробилку;
• повышение стабильности работы линии.

Для ДСК по производству щебня чаще применяют вибрационные питатели. Они хорошо работают с тяжёлым, крупным и абразивным материалом.

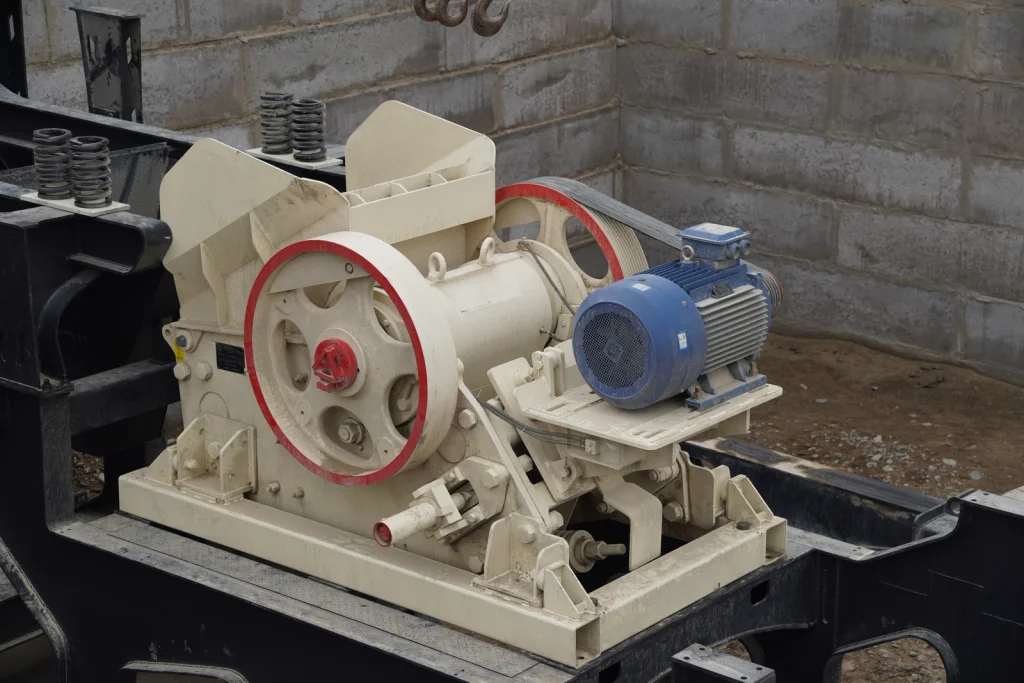

Щековая дробилка в составе ДСК

Щековая дробилка используется на стадии первичного дробления. Она принимает крупные куски горной породы и уменьшает их до размера, пригодного для дальнейшей переработки.

В ДСК щековая дробилка выполняет базовую функцию — разрушает исходный материал после загрузки в комплекс. Она особенно важна при переработке гранита, базальта, габбро, диабаза и других прочных пород.

Функции щековой дробилки:

• первичное дробление крупной породы;
• подготовка материала к грохочению;
• снижение размера куска перед вторичной стадией;
• работа с твёрдыми и абразивными материалами;
• обеспечение стабильной загрузки последующих узлов.

Щековая дробилка не всегда даёт готовый товарный щебень нужной формы. Её задача — выполнить первый этап дробления. Для получения качественной фракции после неё часто используют грохот и конусную дробилку.

В зависимости от условий эксплуатации в составе ДСК могут использоваться стационарные, мобильные или полумобильные решения. Мобильные и полумобильные щековые дробилки позволяют организовать первичное дробление непосредственно на месте добычи или переработки материала, а также быстро адаптировать технологическую линию под изменяющиеся условия работы.

Читайте нашу статью «Щековая или конусная дробилка: какую выбрать для производства щебня».

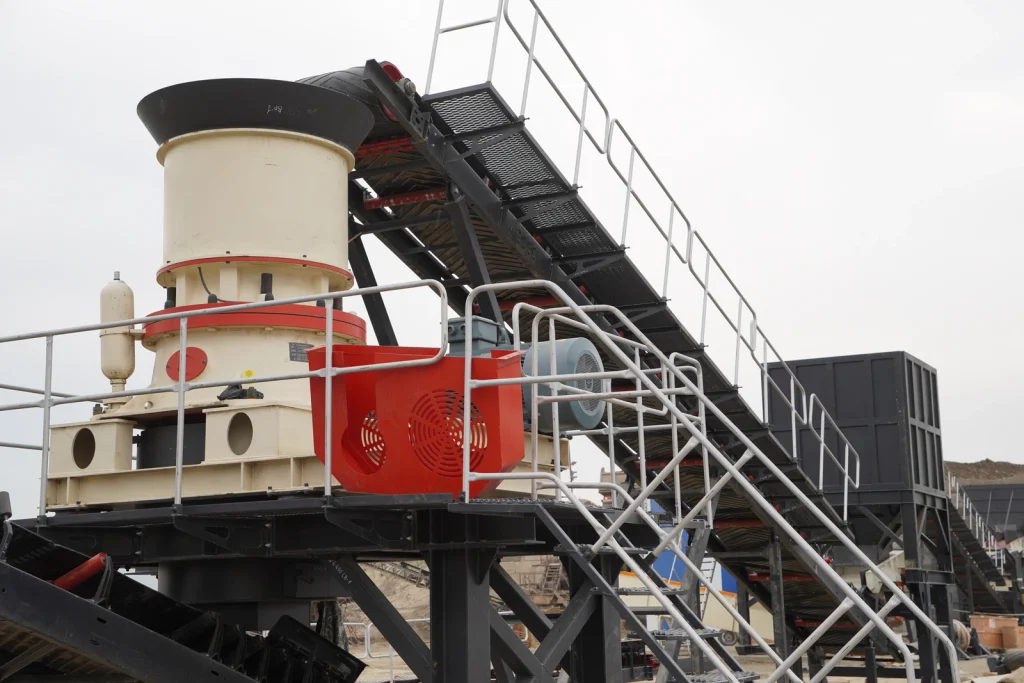

Конусная дробилка в составе ДСК

Конусная дробилка применяется для вторичного и последующего дробления. Она перерабатывает материал после первичной стадии и помогает получить более точную фракцию.

В отличие от щековой дробилки, конусная не предназначена для приёма слишком крупной горной массы напрямую из карьера. Она работает с уже подготовленным материалом.

Функции конусной дробилки:

• вторичное дробление материала;
• получение более стабильной фракции;
• снижение лещадности;
• повышение качества готового щебня;
• переработка возвратного материала;
• работа в замкнутом цикле с грохотом.

Конусная дробилка особенно важна, если предприятие выпускает товарный щебень и должно соблюдать требования к фракционному составу и форме зерна.

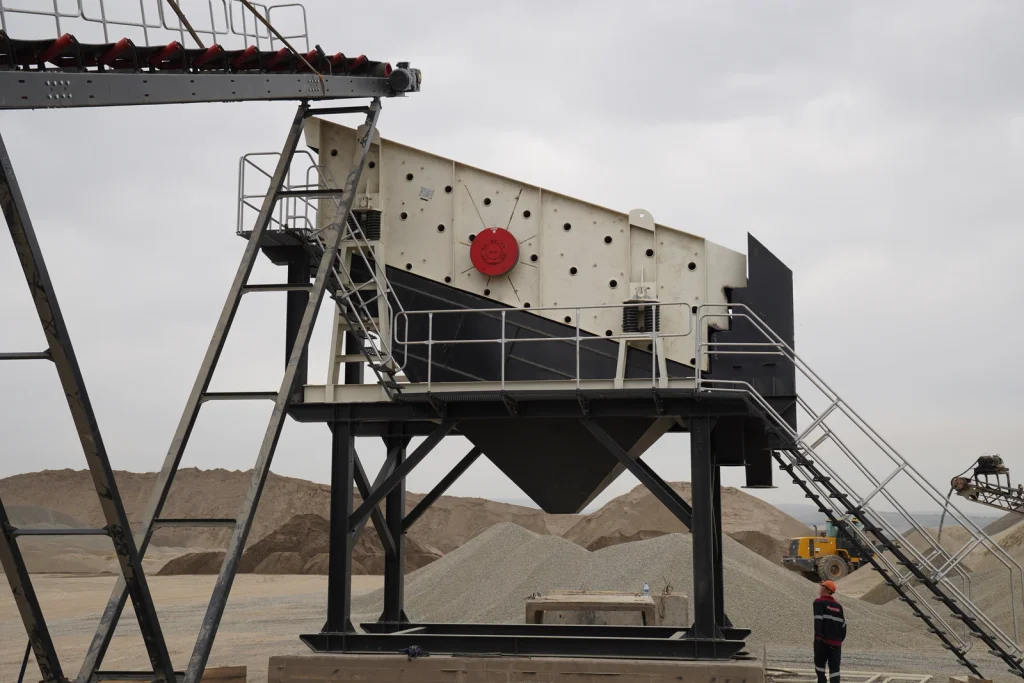

Грохот в составе ДСК

Грохот — это оборудование для сортировки материала по фракциям. В ДСК он выполняет одну из ключевых функций: разделяет поток после дробления и определяет, какой материал уже готов, а какой нужно вернуть на повторное дробление.

Функции грохота:

• сортировка щебня по фракциям;
• отделение готового материала;
• возврат крупной фракции в дробилку;
• удаление мелочи и отсева;
• стабилизация качества готовой продукции;
• повышение эффективности всей линии.

Без грохота невозможно организовать стабильное производство нескольких фракций щебня. Даже мощная дробилка не сможет обеспечить нужный результат, если после неё нет качественной сортировки.

У нас есть подробная статья «Грохот для щебня: как выбрать оборудование для сортировки материала»

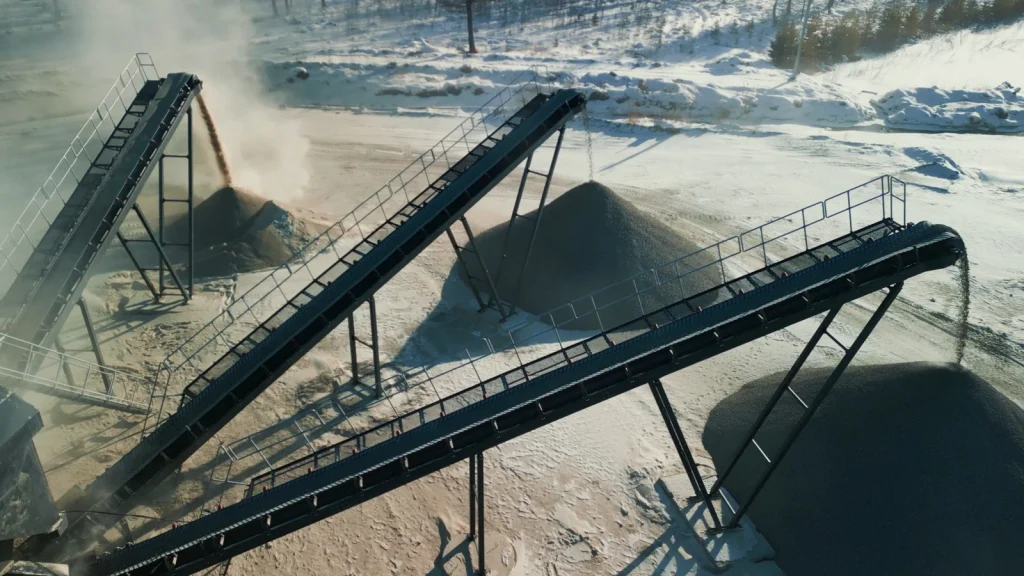

Конвейеры в составе ДСК

Конвейеры перемещают материал между узлами дробильно-сортировочного комплекса. Они связывают бункер, питатель, дробилки, грохоты и склады готовой продукции в единую линию.

Функции конвейеров:

• транспортировка материала между этапами;
• подача материала на грохот или дробилку;
• возврат крупной фракции;
• отвод готового щебня;
• распределение фракций по складам;
• снижение необходимости в погрузочной технике внутри линии.

От правильного подбора конвейеров зависит не только производительность ДСК, но и удобство эксплуатации. Важно учитывать ширину ленты, скорость движения, угол наклона, высоту разгрузки, абразивность материала и условия работы.

Металлоуловители и защита оборудования

При переработке материала в поток могут попадать металлические включения: арматура, детали техники, куски металлоконструкций. Особенно это актуально при переработке строительных отходов.

Металлоуловители защищают дробилки, грохоты и конвейеры от повреждений. Их устанавливают на конвейерных линиях перед чувствительными узлами оборудования.

Функции металлоуловителей:

• удаление металлических включений;
• защита дробильного оборудования;
• снижение риска аварийных остановок;
• продление срока службы рабочих органов;
• повышение безопасности эксплуатации.

Система пылеподавления

При дроблении и сортировке щебня образуется пыль. Она ухудшает условия работы, снижает видимость, влияет на износ оборудования и может создавать дополнительные требования к эксплуатации площадки.

Система пылеподавления помогает снизить запылённость на ключевых участках ДСК: в зоне дробления, перегрузки материала, грохочения и складирования.

Функции системы пылеподавления:

• снижение пылеобразования;
• улучшение условий работы персонала;
• защита оборудования;
• повышение экологичности производства;
• снижение загрязнения площадки.

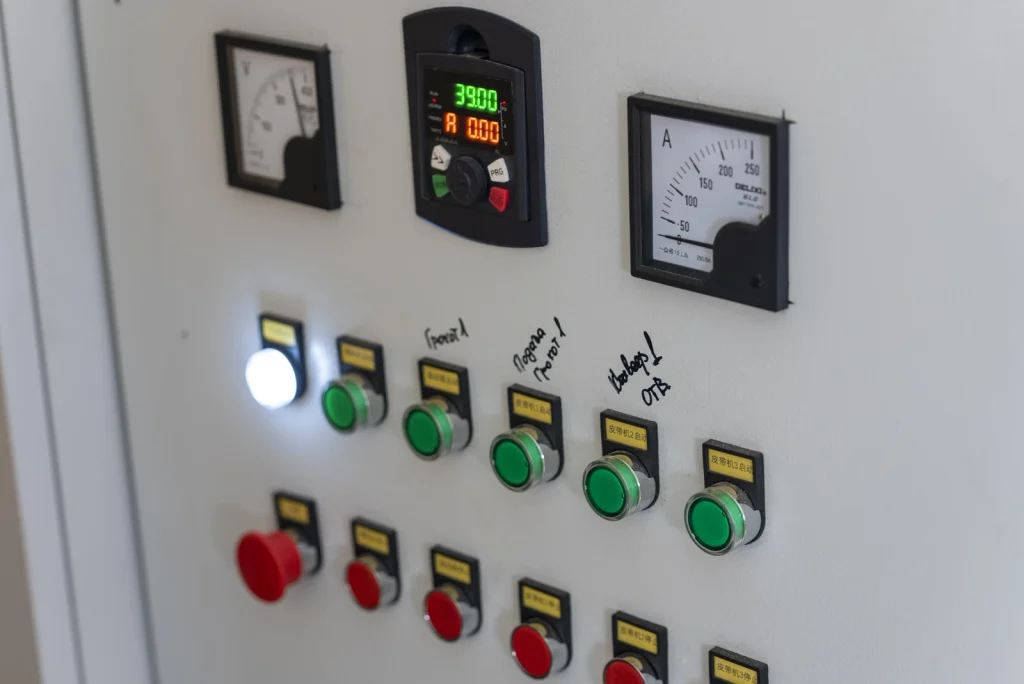

Система управления ДСК

Современный дробильно-сортировочный комплекс может оснащаться системой автоматизации. Она помогает контролировать загрузку оборудования, производительность линии, аварийные сигналы и режимы работы отдельных узлов.

Функции системы управления:

• запуск и остановка оборудования;
• контроль нагрузки;
• защита от перегрузок;
• управление конвейерами и питателями;
• мониторинг аварийных событий;
• повышение стабильности производственного процесса.

Автоматизация особенно важна для крупных ДСК, где линия работает в интенсивном режиме и включает большое количество оборудования.

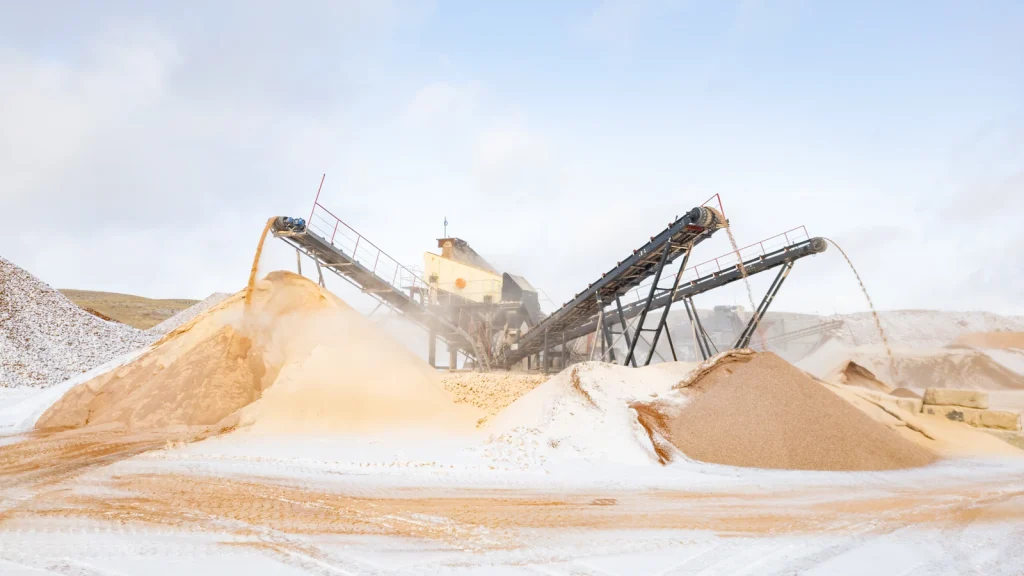

Какие фракции щебня можно получать на ДСК

Фракционный состав зависит от схемы комплекса, типа дробилок, сит грохота и требований к готовой продукции.

На ДСК можно получать распространённые фракции:

• 0–5 мм;
• 5–10 мм;
• 5–20 мм;
• 10–20 мм;
• 20–40 мм;
• 40–70 мм;
• 70–120 мм.

Для выпуска нескольких товарных фракций требуется правильно подобрать грохоты, сита, конвейеры и возвратные контуры. Если линия рассчитана неверно, часть материала будет уходить в пересорт, а производительность комплекса снизится.

ДСК для гранита и базальта

Гранит, базальт, габбро и диабаз относятся к прочным и абразивным породам. Для их переработки обычно используют двух- или трёхстадийное дробление.

Типовая схема ДСК для твёрдых пород:

• приёмный бункер;
• вибрационный питатель;
• щековая дробилка;
• промежуточный грохот;
• конусная дробилка;
• финальный грохот;
• возвратный конвейер;
• конвейеры готовой продукции.

При работе с такими породами важно учитывать износ дробящих плит, броней, футеровки, сит и конвейерных элементов. Для стабильной работы линии нужен запас по производительности и правильно рассчитанный возвратный контур.

ДСК для известняка

Известняк обычно менее абразивен, чем гранит или базальт, но может содержать пыль, мелочь, глинистые включения и влажные участки. Поэтому при проектировании ДСК для известняка важно учитывать не только прочность породы, но и её загрязнённость.

Для известняка может использоваться более простая схема, но если предприятие выпускает товарный щебень нескольких фракций, всё равно требуется полноценная сортировка на грохоте и корректная настройка дробильного оборудования.

Мобильный и стационарный ДСК

ДСК может быть стационарным, мобильным или полумобильным. Выбор зависит от задач предприятия, срока эксплуатации площадки, объёма переработки и необходимости перемещения оборудования.

Стационарный ДСК подходит, если:

• производство размещается на постоянной площадке;
• требуется высокая производительность;
• линия работает длительное время;
• нужно организовать полноценное складирование;
• есть возможность подготовить фундамент и инфраструктуру.

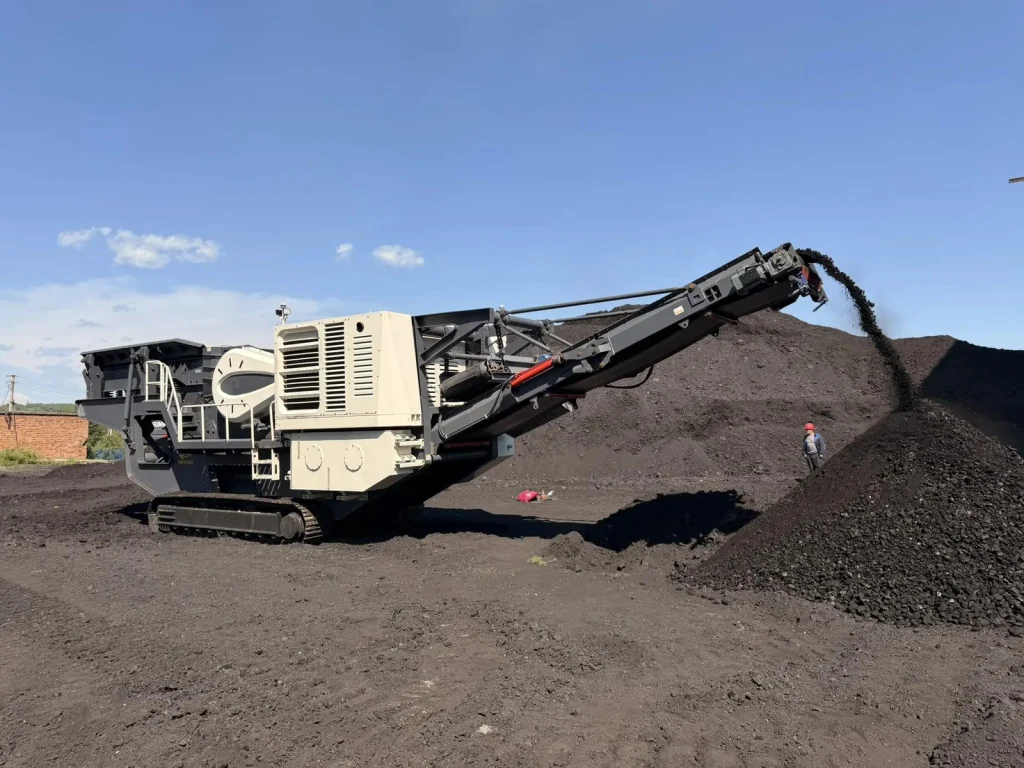

Мобильный ДСК подходит, если:

• оборудование нужно перемещать между объектами;
• производство временное;
• требуется быстрый запуск;
• перерабатываются строительные отходы;
• фронт работ регулярно меняется.

Полумобильное решение может быть компромиссом между производительностью стационарного комплекса и гибкостью мобильной установки.

Как подобрать ДСК под задачу

Подбор ДСК начинается не с выбора конкретной дробилки или грохота, а с анализа производственной задачи. Нужно понимать, какой материал будет перерабатываться, какую производительность нужно получить и какие фракции требуются на выходе.

Основные параметры подбора:

• тип сырья;
• прочность и абразивность породы;
• влажность и загрязнённость материала;
• максимальный размер входного куска;
• требуемая производительность в тоннах в час;
• нужные фракции щебня;
• требования к форме зерна;
• режим работы линии;
• доступная площадь площадки;
• необходимость мобильного или стационарного исполнения;
• условия доставки и монтажа;
• требования к сервисному обслуживанию.

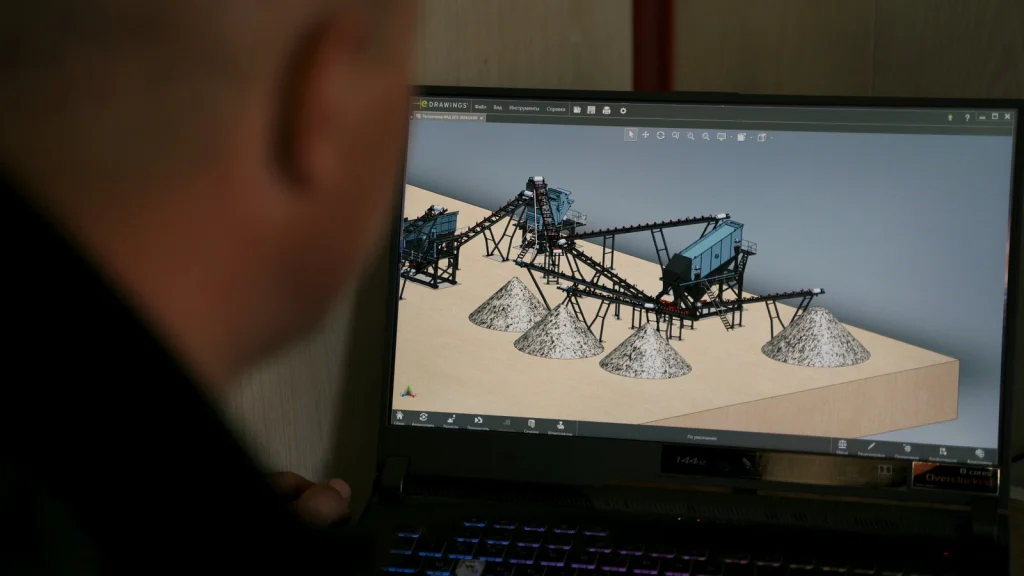

После этого рассчитывается технологическая схема: количество стадий дробления, типы дробилок, параметры грохотов, длина и ширина конвейеров, объём бункеров, возвратные линии и точки складирования.

Частые ошибки при выборе ДСК

Ошибки при подборе дробильно-сортировочного комплекса приводят к снижению производительности, росту износа и увеличению эксплуатационных расходов.

Наиболее частые ошибки:

• выбор оборудования только по цене;
• отсутствие анализа сырья;
• неправильный расчёт входного материала;
• недостаточная производительность грохота;
• отсутствие возвратного контура;
• неправильный подбор конвейеров;
• попытка получить товарный щебень одной стадией дробления;
• отсутствие запаса по производительности;
• недооценка износа рабочих органов;
• слабая проработка монтажа и сервисного доступа.

Чтобы избежать этих проблем, ДСК лучше проектировать как комплексную линию, а не собирать из отдельных машин без расчёта технологических потоков.

Что важнее в ДСК: дробилка или грохот

В дробильно-сортировочном комплексе нельзя выделить один главный элемент. Дробилка, грохот, питатель и конвейеры работают как единая система.

Если дробилка подобрана правильно, но грохот не справляется с потоком, линия будет терять производительность. Если грохот эффективен, но конвейеры не рассчитаны на нужный объём, материал будет скапливаться на перегрузках. Если питатель подаёт сырьё неравномерно, дробилка будет работать нестабильно.

Поэтому эффективность ДСК определяется не мощностью одной машины, а балансом всей технологической схемы.

Таблица: оборудование в составе ДСК и его функции

Оборудование	Функция в ДСК	На что влияет
Приёмный бункер	Принимает исходный материал	Стабильность загрузки линии
Вибрационный питатель	Равномерно подаёт материал	Производительность дробилки
Щековая дробилка	Выполняет первичное дробление	Размер материала после первой стадии
Конусная дробилка	Выполняет вторичное дробление	Качество и фракция щебня
Грохот	Сортирует материал по фракциям	Качество готовой продукции
Конвейеры	Перемещают материал между узлами	Непрерывность работы линии
Возвратный конвейер	Возвращает крупную фракцию	Эффективность замкнутого цикла
Металлоуловитель	Удаляет металлические включения	Защита оборудования
Система пылеподавления	Снижает запылённость	Условия эксплуатации
Система управления	Контролирует работу комплекса	Стабильность и безопасность

Когда предприятию нужен полноценный ДСК

Полноценный дробильно-сортировочный комплекс нужен, если предприятие планирует не просто измельчать породу, а производить товарный щебень со стабильными характеристиками.

ДСК целесообразен, когда требуется:

• высокая производительность;
• несколько фракций готового щебня;
• стабильное качество материала;
• работа с прочными породами;
• снижение доли некондиционного продукта;
• постоянное производство на карьере;
• возможность масштабирования линии;
• автоматизация процесса.

Если задача временная или объём небольшой, можно рассмотреть мобильное решение. Если производство долгосрочное и объём значительный, чаще выбирают стационарный ДСК.

Заключение

ДСК, или дробильно-сортировочный комплекс, — это не одна машина, а технологическая линия для производства щебня. В неё входят питатели, щековые и конусные дробилки, грохоты, конвейеры, системы защиты, пылеподавления и управления.

Щековая дробилка выполняет первичное дробление, конусная дробилка отвечает за доведение материала до нужной фракции, грохот разделяет щебень по размерам, а конвейеры связывают все этапы в единую производственную систему.

Правильно спроектированный ДСК позволяет получать стабильные фракции щебня, снижать эксплуатационные расходы, контролировать качество продукции и повышать эффективность карьера или предприятия по переработке инертных материалов.

Компания «Рустех» проектирует, поставляет, монтирует и обслуживает дробильно-сортировочные комплексы для предприятий по всей России. Мы подбираем ДСК под конкретное сырьё, требуемую производительность, фракции, условия площадки и задачи заказчика. Посмотреть реализованные проекты.

---

FAQ

Что такое ДСК?

ДСК — это дробильно-сортировочный комплекс, то есть линия оборудования для дробления, сортировки и транспортировки материала. ДСК используется для производства щебня и переработки горных пород.

Что входит в дробильно-сортировочный комплекс?

В состав ДСК могут входить приёмный бункер, вибрационный питатель, щековая дробилка, конусная дробилка, грохот, конвейеры, металлоуловители, системы пылеподавления и автоматизированного управления.

Для чего в ДСК нужна щековая дробилка?

Щековая дробилка выполняет первичное дробление крупной горной массы. Она уменьшает размер исходного материала и подготавливает его к дальнейшей сортировке или вторичному дроблению.

Для чего в ДСК нужна конусная дробилка?

Конусная дробилка используется для вторичного и последующего дробления. Она помогает получить более точную фракцию щебня, улучшить форму зерна и снизить долю некондиционного материала.

Для чего в ДСК нужен грохот?

Грохот сортирует материал по фракциям. Он отделяет готовый щебень, удаляет мелочь и возвращает крупный материал на повторное дробление.

Можно ли производить щебень без грохота?

Без грохота невозможно стабильно получать несколько товарных фракций щебня. Дробилка уменьшает размер материала, но не разделяет его по фракциям с нужной точностью.

Какой ДСК выбрать: мобильный или стационарный?

Стационарный ДСК подходит для постоянных карьеров и высокой производительности. Мобильный ДСК лучше использовать на временных площадках, при переработке строительных отходов или при необходимости перемещать оборудование.

От чего зависит стоимость ДСК?

Стоимость ДСК зависит от производительности, типа сырья, количества стадий дробления, состава оборудования, длины конвейеров, уровня автоматизации, условий доставки, монтажа и сервисного обслуживания.
