Насосы для АБЗ: виды, устройство и особенности выбора

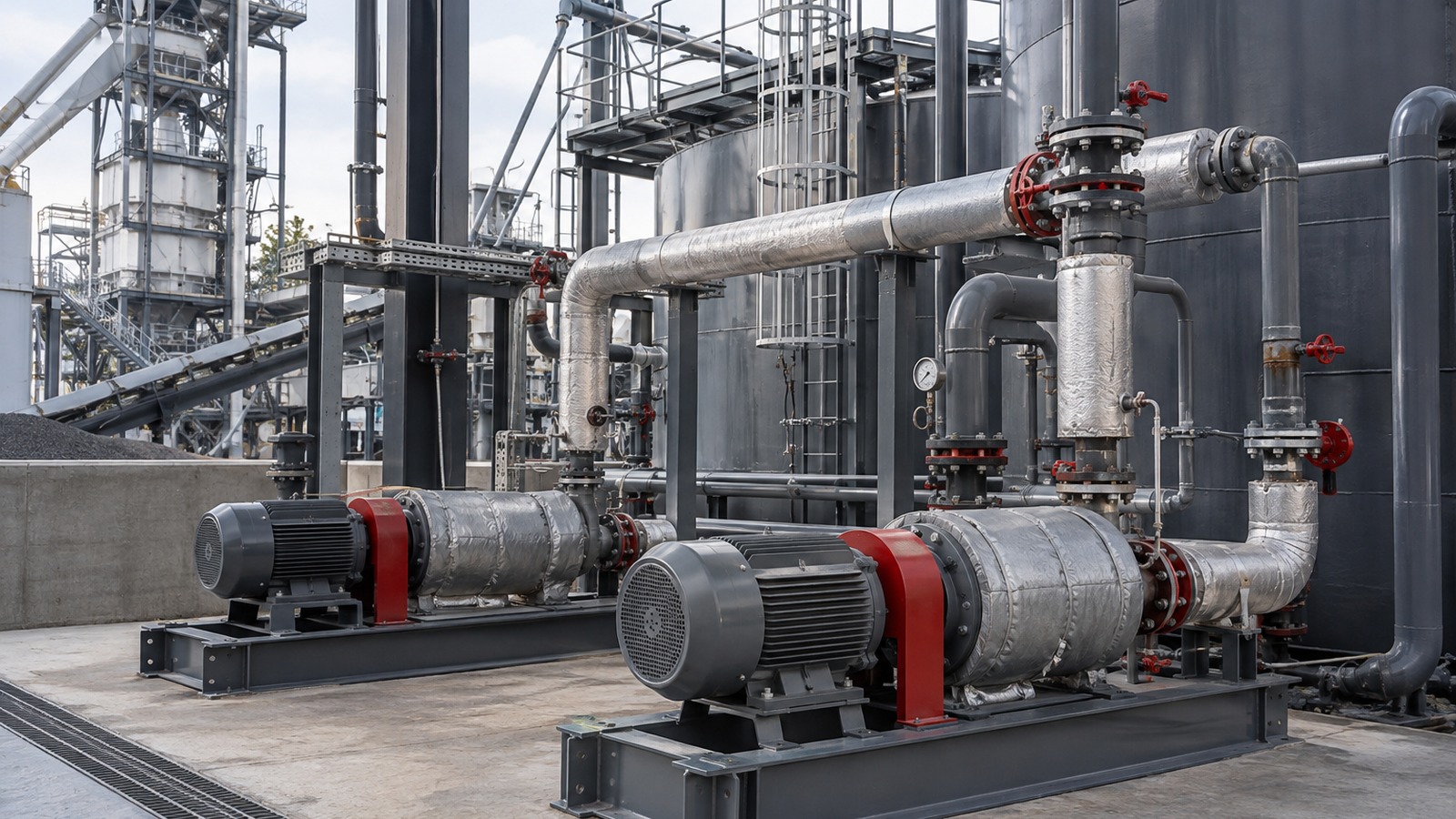

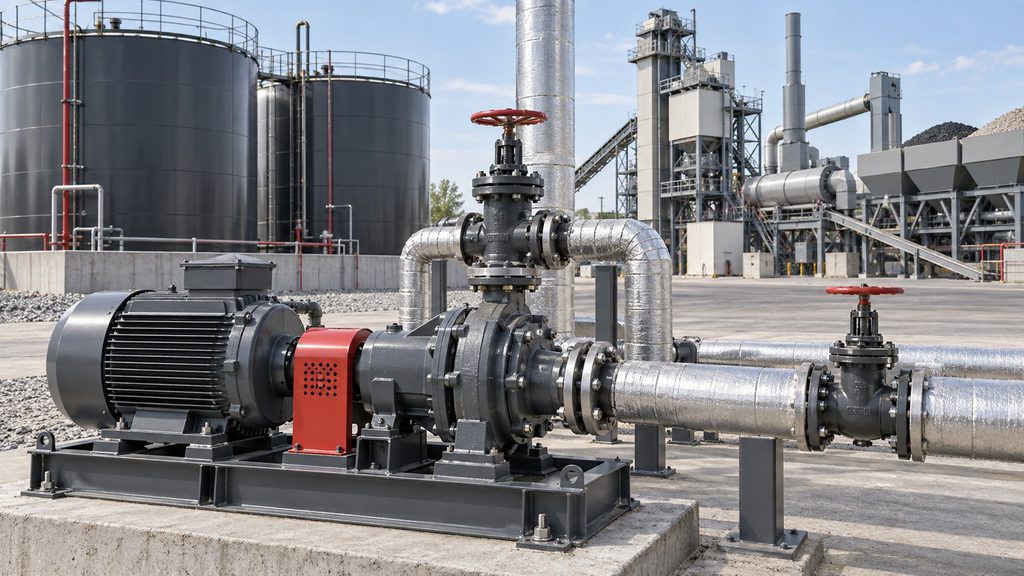

В составе асфальтобетонного завода насосное оборудование обеспечивает перемещение жидких компонентов между ёмкостями, технологическими агрегатами и системами подачи. От его работы зависит стабильная подача битума, топлива, масла и других технологических жидкостей.

В отличие от обычной перекачки воды, условия эксплуатации насосов на АБЗ могут быть значительно сложнее. Оборудование работает с вязкими, нагретыми или горючими средами, а параметры жидкости меняются вместе с температурой.

Поэтому насос выбирают не только по требуемой производительности. Необходимо учитывать свойства перекачиваемой среды, температуру, вязкость, давление, протяжённость трубопровода и режим эксплуатации.

На асфальтобетонных заводах используются, в частности, битумные, топливные и масляные насосы. Эти категории насосного оборудования представлены и в номенклатуре «Рустех».

Для чего насосы нужны на асфальтобетонном заводе

Современный АБЗ состоит из нескольких технологических систем. Часть материалов перемещается конвейерами и элеваторами, а жидкости необходимо подавать по трубопроводам.

Насосное оборудование может использоваться для:

• перекачки битума между резервуарами;
• подачи битума к дозирующей системе и смесителю;
• циркуляции битума по технологическому контуру;
• подачи топлива к горелочному оборудованию;
• перекачки масел;
• циркуляции теплоносителя;
• заполнения и опорожнения технологических ёмкостей;
• обслуживания вспомогательных систем предприятия.

Таким образом, насос является частью общей технологической цепочки. Его производительность должна быть согласована с оборудованием, которое находится до и после него.

Это особенно важно при проектировании или модернизации асфальтобетонного завода: недостаточная производительность одного насоса способна ограничивать работу соответствующего технологического участка.

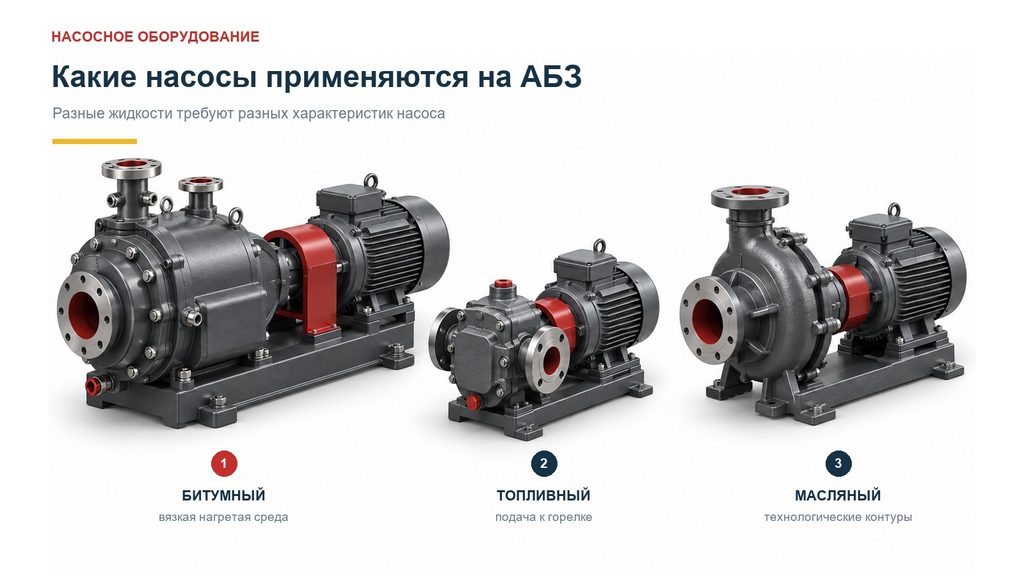

Какие насосы применяются на АБЗ

Условия работы разных контуров существенно отличаются, поэтому один тип насоса нельзя использовать для всех задач.

В зависимости от назначения на предприятии могут применяться:

Вид насоса	Основная задача	Что особенно важно при выборе
Битумный	Перекачка и циркуляция битума	Вязкость, температура, обогрев, производительность
Топливный	Подача топлива к горелке или между ёмкостями	Тип топлива, давление, стабильность подачи
Масляный	Перекачка масла и работа вспомогательных систем	Вязкость масла, температура, давление
Циркуляционный	Поддержание движения жидкости в замкнутом контуре	Расход, сопротивление системы, режим работы
Дозирующий	Точная подача заданного количества жидкости	Точность и стабильность расхода

Для каждого участка параметры определяются отдельно.

Битумные насосы

Битум — один из наиболее сложных материалов для перекачки на АБЗ.

При снижении температуры его вязкость резко возрастает. Если материал остынет в насосе или трубопроводе, сопротивление движению увеличится, а в некоторых условиях подача может практически прекратиться.

Поэтому битумный насос должен быть рассчитан на работу с вязкой и нагретой средой.

Такие насосы применяются для:

• выгрузки битума из автоцистерн;
• заполнения битумных резервуаров;
• перемещения между ёмкостями;
• циркуляции битума;
• подачи к дозатору;
• подачи в смесительное оборудование.

В битумных системах часто применяются насосы объёмного принципа действия — например, шестерёнчатые или винтовые. Конкретное исполнение выбирают в зависимости от вязкости, температуры, давления и необходимой подачи.

Почему для битумного насоса важна температура

Для воды изменение температуры в обычном эксплуатационном диапазоне не приводит к столь резкому изменению сопротивления перекачке. Для битума ситуация другая.

При охлаждении он становится более вязким. Насосу требуется больший крутящий момент, растёт нагрузка на привод и увеличиваются потери давления в трубопроводах.

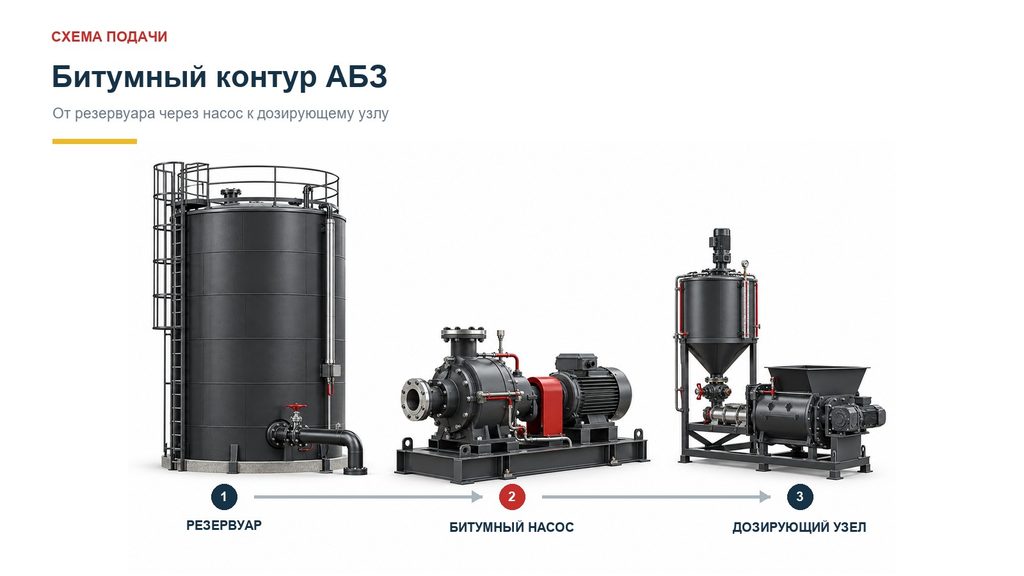

Именно поэтому при проектировании битумной системы рассматривается не только сам насос, но и весь контур:

резервуар → трубопровод → насос → арматура → дозирующая система.

Трубопроводы и насосное оборудование могут оснащаться обогревом или теплоизоляцией, чтобы обеспечить необходимый температурный режим.

При остановках предприятия важно также учитывать возможность застывания материала внутри оборудования.

Насос с обогревом для битума

Для перекачки высоковязких материалов может применяться насос с рубашкой обогрева.

Через специальную полость корпуса подаётся теплоноситель, который поддерживает температуру корпуса и находящегося внутри материала.

Это особенно полезно:

• перед запуском после остановки;
• при работе в холодном климате;
• при длинных технологических перерывах;
• при использовании вязких марок битума.

Однако наличие обогрева само по себе не решает проблему. Температурный режим должен поддерживаться также в трубопроводах, арматуре и других элементах битумной системы.

Топливные насосы

Горелка сушильного барабана АБЗ требует стабильной подачи топлива.

Топливный насос обеспечивает его перемещение из резервуара в горелочную систему с необходимым расходом и давлением.

Выбор зависит прежде всего от используемого топлива и конструкции самой горелки.

При расчёте учитывают:

• вид топлива;
• необходимый расход;
• давление перед горелкой;
• температуру топлива;
• вязкость;
• длину трубопроводов;
• разницу высот;
• требования производителя горелки.

Работа насоса и горелочного оборудования должна быть согласована. Недостаточное давление или нестабильная подача способны нарушать работу горелки и температурный режим сушильного барабана.

Подробнее устройство самого завода мы рассматриваем в статье об асфальтобетонных заводах и принципе работы АБЗ.

Масляные насосы

Масляные насосы используются в технологических и вспомогательных системах промышленного оборудования.

При выборе такого насоса необходимо понимать, с каким именно маслом он будет работать. Разные жидкости значительно отличаются по вязкости и рабочей температуре.

Основные параметры:

• тип масла;
• вязкость при рабочей температуре;
• температура перекачивания;
• расход;
• необходимое давление;
• режим работы;
• характеристики электропривода;
• материалы уплотнений.

Выбирать масляный насос только по диаметру патрубков или мощности двигателя неправильно. Насос должен работать в расчётной рабочей точке конкретной системы.

Основные типы насосов по принципу работы

Для промышленного оборудования используются разные конструктивные схемы.

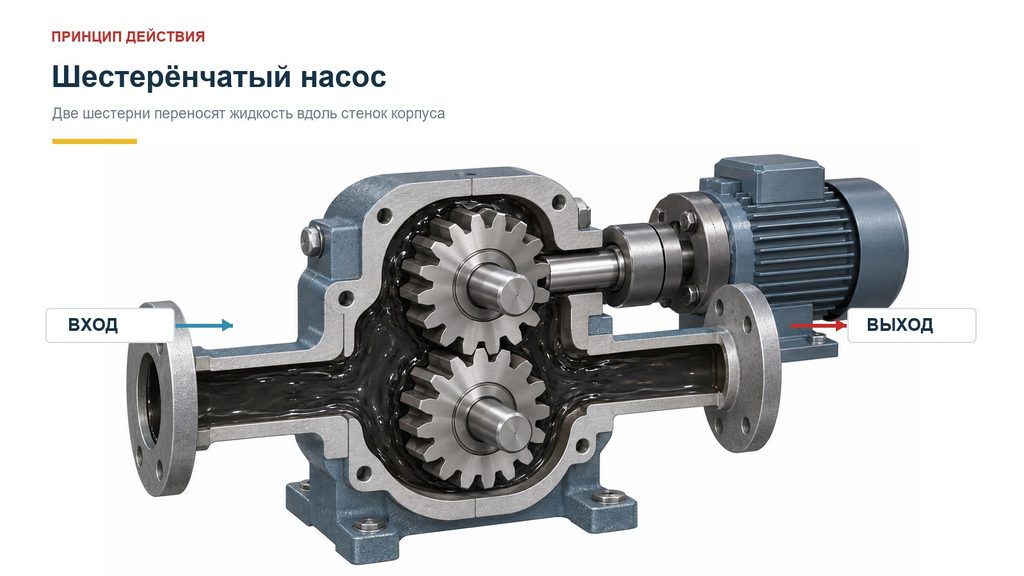

Шестерёнчатые насосы

Внутри корпуса вращается пара шестерён. Жидкость захватывается в полостях между зубьями и корпусом и перемещается от входа к выходу.

К преимуществам такой конструкции относятся стабильная подача и возможность работы с вязкими жидкостями.

Поэтому шестерёнчатые насосы получили широкое применение в системах перекачки масел, топлива и битумных материалов.

При эксплуатации важно не допускать работы без жидкости, попадания крупных твёрдых частиц и превышения допустимого давления.

Винтовые насосы

Перемещение жидкости происходит вдоль вращающихся винтовых элементов.

Винтовые насосы способны обеспечивать достаточно равномерный поток и применяться для вязких жидкостей.

Такое оборудование может использоваться там, где важны плавность подачи и работа с материалами повышенной вязкости.

Центробежные насосы

В центробежном насосе жидкость получает энергию от вращающегося рабочего колеса.

Такие насосы широко распространены в промышленности, однако их возможности сильно зависят от вязкости жидкости. По мере её увеличения характеристики центробежного насоса ухудшаются.

Поэтому при работе с тяжёлым битумом предпочтение часто отдают другим типам оборудования.

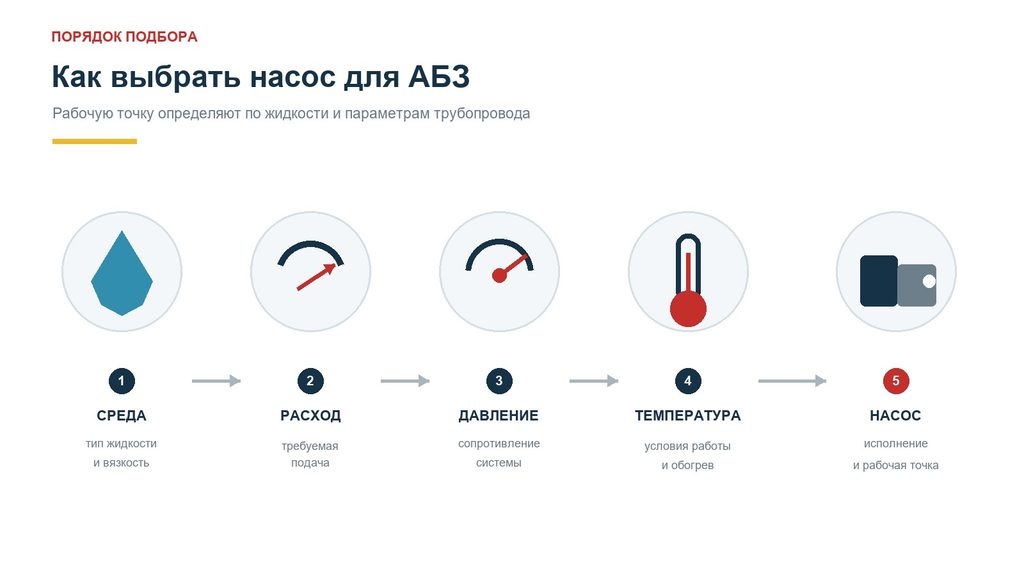

Как подобрать насос

Первая ошибка — начинать выбор с мощности электродвигателя.

Мощность является следствием расчёта, а не исходным параметром.

Сначала необходимо определить характеристики технологического процесса.

1. Какая жидкость перекачивается

Нужно знать не общее название материала, а его реальные свойства.

Для насоса важны:

• плотность;
• вязкость;
• рабочая температура;
• наличие механических примесей;
• химические свойства.

Для битума критична зависимость вязкости от температуры.

2. Требуемая производительность

Производительность показывает, какой объём жидкости насос должен перемещать за определённое время.

Избыточный запас не всегда полезен. Слишком большой насос может потребовать дополнительного регулирования и работать далеко от оптимального режима.

3. Требуемое давление

Насос должен преодолеть сопротивление трубопроводной системы.

На него влияют:

• длина труб;
• диаметр;
• количество поворотов;
• арматура;
• фильтры;
• разница высот;
• вязкость жидкости.

Особенно заметным сопротивление становится при транспортировании вязких материалов.

4. Температура

Рабочая температура влияет одновременно на жидкость и конструкцию насоса.

Необходимо проверить допустимую температуру:

• корпуса;
• уплотнений;
• подшипниковых узлов;
• привода;
• других элементов оборудования.

Для горячего битума используются исполнения, рассчитанные на соответствующий температурный режим.

5. Режим работы

Насос может работать непрерывно, периодически или только при выполнении отдельных операций.

Это влияет на требования к двигателю, охлаждению, ресурсу и системе управления.

Почему нельзя выбирать насос только по производительности

Предположим, два насоса имеют одинаковую номинальную подачу.

Один используется для относительно жидкого топлива по короткому трубопроводу, другой — для горячего битума по длинной трассе с большим количеством поворотов.

Формально производительность одинакова, но условия эксплуатации совершенно разные.

Во втором случае значительно большую роль играют:

• вязкость материала;
• температура;
• гидравлические потери;
• необходимый крутящий момент;
• возможность подогрева;
• конструкция уплотнений.

Поэтому каталожного значения «м³/ч» недостаточно для правильного подбора.

Производительность и давление насоса

Два основных рабочих параметра насоса — расход и давление.

Расход показывает количество жидкости, которое необходимо переместить за единицу времени.

Давление необходимо, чтобы преодолеть сопротивление системы.

Для конкретного трубопровода существует рабочая точка, в которой характеристика насоса соответствует сопротивлению системы.

Если насос выбран неправильно, он может:

• не обеспечивать требуемую подачу;
• работать с перегрузкой;
• потреблять лишнюю электроэнергию;
• перегреваться;
• ускоренно изнашиваться.

Поэтому насос желательно подбирать одновременно с расчётом трубопроводной системы.

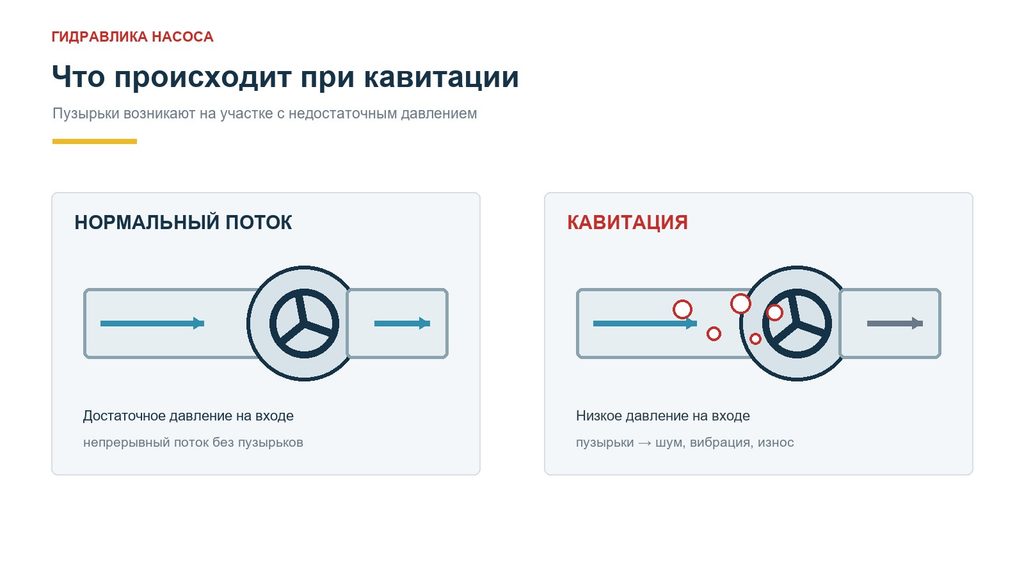

Что такое кавитация и почему она опасна

Кавитация возникает, когда давление на входе насоса становится настолько низким, что в жидкости появляются пузырьки пара.

При последующем повышении давления они схлопываются. Это сопровождается шумом, вибрациями и локальными ударными нагрузками на элементы оборудования.

Продолжительная кавитация способна повреждать рабочие поверхности и снижать ресурс насоса.

Вероятность её появления увеличивают:

• слишком большое сопротивление всасывающей линии;
• недостаточный диаметр трубопровода;
• засорение фильтра;
• высокая температура жидкости;
• неправильное расположение насоса относительно ёмкости.

Поэтому всасывающий участок требует не меньшего внимания, чем напорная магистраль.

Почему опасна работа насоса всухую

Перекачиваемая жидкость во многих конструкциях одновременно участвует в охлаждении или смазке рабочих элементов.

Если насос начинает работать без неё, температура контактирующих поверхностей быстро возрастает.

Последствием может стать повреждение:

• уплотнений;
• втулок;
• подшипников;
• рабочих элементов;
• корпуса.

Особенно важно предусматривать защиту там, где существует риск опорожнения ёмкости.

В системе управления могут использоваться датчики уровня, давления и другие средства контроля.

Насос и трубопровод необходимо рассматривать вместе

Замена насоса на более мощный далеко не всегда решает проблему недостаточной подачи.

Причиной могут быть:

• слишком маленький диаметр труб;
• большое количество местных сопротивлений;
• неправильная конфигурация всасывающей линии;
• забитый фильтр;
• закрытая арматура;
• остывание битума;
• износ самого насоса.

Поэтому при диагностике следует анализировать весь технологический контур.

Этот же принцип используется при комплексном проектировании промышленного оборудования: отдельные агрегаты необходимо согласовывать между собой, а не подбирать изолированно. На актуальном сайте «Рустех» проектирование входит в перечень инженерных услуг компании.

Причины снижения производительности насоса

Если оборудование раньше обеспечивало необходимый расход, но производительность постепенно снизилась, это не обязательно означает неисправность электродвигателя.

Среди возможных причин:

• износ рабочих элементов;
• увеличение зазоров;
• загрязнение фильтров;
• подсос воздуха;
• снижение температуры и рост вязкости жидкости;
• нарушение работы клапанов;
• повреждение уплотнений;
• засорение трубопровода;
• неправильная регулировка системы.

Для битумной линии первым делом имеет смысл проверить температурный режим.

Даже исправный насос будет работать иначе, если вязкость материала значительно увеличилась из-за охлаждения.

Когда насос необходимо менять

Решение принимают по фактическому состоянию оборудования.

На необходимость диагностики или замены могут указывать:

• снижение подачи;
• невозможность создать необходимое давление;
• необычный шум;
• повышенная вибрация;
• постоянные утечки;
• перегрев корпуса или двигателя;
• увеличение потребляемого тока;
• частые срабатывания защиты.

Иногда достаточно заменить изношенное уплотнение или другой компонент. В остальных случаях рациональнее заменить насосный агрегат целиком.

«Рустех» занимается поставкой комплектующих и запасных частей для промышленного оборудования; это направление представлено среди текущих услуг компании.

Что нужно знать для подбора насоса

Чтобы поставщик мог подобрать оборудование без длительных уточнений, желательно предоставить:

• назначение насоса;
• тип перекачиваемой жидкости;
• рабочую температуру;
• вязкость;
• требуемую подачу;
• необходимое давление или характеристики трубопровода;
• диаметр входного и выходного патрубка;
• режим работы;
• напряжение питания;
• сведения об установленном сейчас насосе, если выполняется замена.

Если оборудование заменяется на действующем АБЗ, полезно предоставить фотографию шильдика и информацию о существующем технологическом контуре.

При необходимости оборудование можно подбирать не отдельно, а как часть более широкой задачи. На сайте «Рустех» для этого предусмотрена услуга подбора оборудования.

Насосы при модернизации АБЗ

Потребность в замене насосного оборудования возникает не только при его поломке.

При модернизации завода может измениться:

• производительность АБЗ;
• объём битумного хозяйства;
• расположение резервуаров;
• длина трубопроводов;
• тип топлива;
• конструкция горелочного оборудования;
• алгоритм управления.

После таких изменений старый насос может перестать соответствовать новой рабочей точке.

Поэтому при модернизации необходимо повторно проверить гидравлические параметры системы.

Если работы затрагивают несколько технологических участков, их желательно увязывать с общей схемой предприятия и последующей пусконаладкой. «Рустех» выполняет монтаж и пусконаладку АБЗ, включая сборку оборудования, инженерные работы, настройку автоматики и испытания.

Как увеличить срок службы насосного оборудования

Ресурс насоса во многом определяется режимом эксплуатации.

Для уменьшения количества аварийных остановок важно:

• соблюдать допустимый диапазон температур;
• не допускать работы без жидкости;
• контролировать состояние фильтров;
• следить за герметичностью всасывающей линии;
• регулярно проверять уплотнения;
• контролировать вибрацию и шум;
• следить за нагрузкой электродвигателя;
• своевременно обслуживать арматуру;
• для битума поддерживать необходимый температурный режим трубопровода и насоса.

Для критичных технологических участков также может быть оправдано резервирование насосов.

Это позволяет переключить поток на резервный агрегат и продолжить работу предприятия во время обслуживания основного.

Насос — часть технологической системы

Надёжность насоса зависит не только от качества самого агрегата.

На его работу одновременно влияют свойства жидкости, состояние трубопроводов, температура, арматура, автоматика и режим работы соседнего оборудования.

Поэтому правильный подбор начинается не с поиска насоса аналогичной мощности, а с определения реальных условий эксплуатации.

Для АБЗ это особенно важно при работе с битумом. Изменение температуры непосредственно влияет на вязкость материала, гидравлическое сопротивление системы и нагрузку на насос.

При проектировании новой линии или замене существующего оборудования необходимо учитывать весь контур — от резервуара до точки подачи жидкости. Такой подход снижает риск перегрузок, незапланированных остановок и преждевременного износа оборудования.

---

FAQ

Какие насосы используются на АБЗ?

На асфальтобетонных заводах применяются разные насосы в зависимости от технологического участка. В ассортименте RUSTECH выделены масляные, топливные и битумные насосы.

Какой насос используют для битума?

Для вязких материалов часто применяются объёмные насосы, в том числе шестерёнчатые и винтовые. Конкретную конструкцию выбирают по температуре, вязкости, необходимой производительности и давлению.

Зачем битумному насосу обогрев?

Обогрев позволяет поддерживать температуру корпуса и не допускать чрезмерного увеличения вязкости или застывания находящегося внутри битума.

Как определить нужную производительность насоса?

Нужно определить необходимый расход жидкости и рассчитать сопротивление трубопроводной системы. Дополнительно учитываются температура, вязкость, длина труб, арматура и разница высот.

Можно ли вместо старого насоса поставить более мощный?

Не всегда. Если проблема связана с трубопроводом, температурой жидкости или неправильным режимом работы, увеличение мощности насоса может не устранить причину и создать дополнительную нагрузку на систему.

Почему битумный насос перестал обеспечивать нужную подачу?

Причинами могут быть охлаждение и увеличение вязкости битума, износ рабочих элементов, загрязнение трубопровода или фильтра, подсос воздуха либо изменение сопротивления системы.

Какие данные нужны для подбора насоса на замену?

Желательно предоставить модель существующего насоса, фотографию шильдика, тип жидкости, рабочую температуру, требуемый расход и давление, а также параметры трубопровода.
